Met dank aan Martijn hieronder een handleiding voor het bijvullen van de warmte-unit.

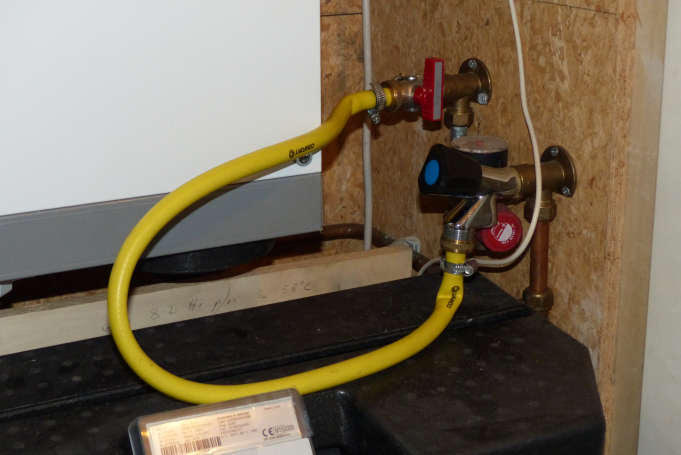

Als het goed is hangt er in de apparatenkast een geel slangetje met aansluitingen waarmee je de kraan van de waterleiding met de kraan van de warmte-unit kan verbinden. Op de foto heb ik dat slangetje al op de kranen van vloerverwarming en waterkraan aangesloten.

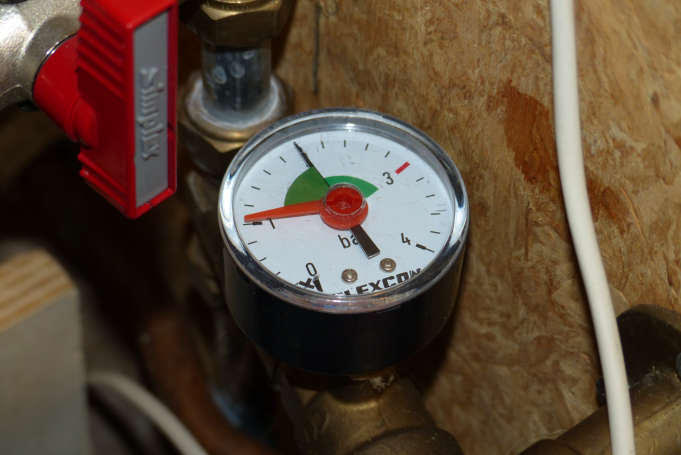

Zie de foto van de drukmeter hieronder. Op de schaalverdeling zie je een rood streepje bij 3 bar. Dat streepje geeft aan dat de druk van de vloerverwarming niet hoger mag zijn dan 3 bar.
Dan zie je een rode aanwijzer met een groen gebiedje. Bij mij staat die rode aanwijzer op 1 bar. Die wijzer kan ingesteld worden. Bij mij heeft de installateur die ingesteld op 1 bar. Dat betekent dat de druk in het verwarmingssysteem, als het in bedrijf is, niet onder de 1 bar mag komen. Komt de wijzer onder de 1 bar, dan moet je de verwarming bijvullen. En als dat niet helpt, dan moet je Feenstra of Lieven de Key bellen.
En tot slot is er de zwarte aanwijzer. Die geeft aan hoe hoog de druk in het warmtesysteem is. Wanneer de vloerverwarming in bedrijf is, moet die wijzer in het groene gebied komen.
In het geval dat de verwarming uit staat en het water in de vloerverwarmingsbuizen en warmtewisselaar koud, is de druk laag. De wijzer kan dan onder de 1 bar aanwijzen. Als de verwarming in bedrijf is en het water in de vloerverwarming wordt warm, stijgt de druk in de vloerverwarming en draait de wijzer naar rechts. De wijzer moet in het groene gebied komen en tussen de 1 en 3 bar zijn. Vul dus maximaal bij tot 2 bar of iets daaronder! De druk in de vloerverwarming verandert al naar gelang de temperatuur van het water in de vloerverwarmingsbuizen en warmtewisselaar. Dus als je gaat bijvullen, moet je er rekening mee houden dat de druk tijdens het opwarmen van het water van de vloerverwarming stijgt en nooit de 3 bar mag overschrijden. Het beste kun je de verwarming bijvullen als het water nog koud is en de druk laag. Vul dan water bij tot iets boven de 2 bar. Dan kan de druk tijdens opwarmen van water veilig oplopen en zal niet groter worden dan 3 bar.
Nu de praktijk:
- Sluit de slang aan tussen de waterkraan en de verwarmingskraan (zie foto)
- Draai de rode knop van de verwarmingskraan horizontaal
- Draai nu voorzichtig aan de waterkraan tot de zwarte aanwijzer naar rechts draait en zo rond de 2,2 bar aanwijst – dat is één streepje voorbij 2 bar
- Draai de waterkraan dicht
- Zet de rode knop van de verwarmingskraan verticaal
- Als de beide kranen dicht zijn, draai de ringen van de kraankoppelingen een beetje los zodat de de druk van de slang is
Als de druk te hoog is, zet dan voorzichtig de rode knop van de vloerverwarmingskraan horizontaal zodat water uit de vloerverwarming kan lopen tot de naald van de drukmeter op het gewenste niveau is. De lucht die in het slangetje zat voordat je aan het bijvullen begon, zit nu in de vloerverwarmingsbuizen en zal snel door het automatische luchtventiel het verwarmingssysteem verlaten. Daardoor zal de druk in het systeem terugzakken naar rond de 2 bar. Na een maand zal de druk weer wat gezakt zijn en moet je de vloerverwarming bijvullen.
Veel succes, beste wensen, Martijn
Feenstra, die voor Lieven de Key onze verwarming onderhoudt en repareert bij problemen, heeft ook een instructiefilmpje gemaakt voor het bijvullen, zie hieronder:
